Pielachtal, NÖ


Weil das Pielachtal in Richtung Nordost verläuft, können große Teile davon vom Sender Jauerling nicht ausreichend mit TV versorgt werden.

Frankenfels

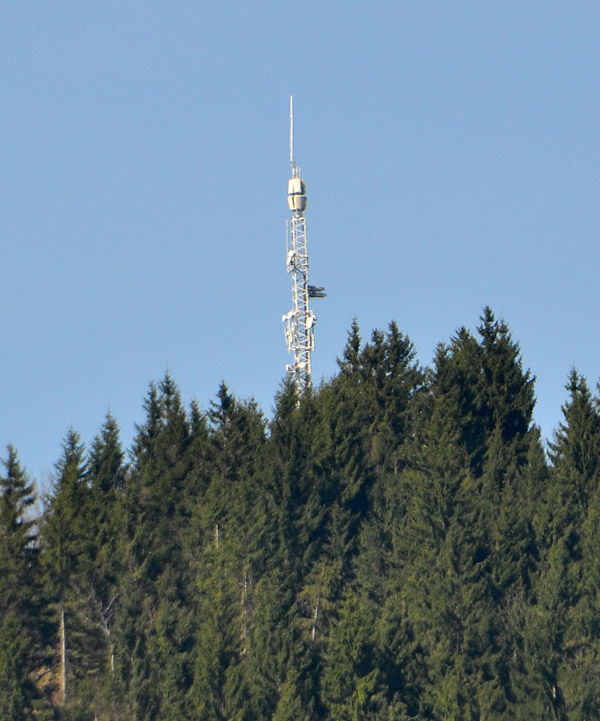

Auf einem Berg in der Ortschaft Schroffengegend steht der Hauptumsetzer für das Tal.

Gesendet wurde analog mit 2 x 40 Watt auf UHF. Zur Signalzuführung zum Sender Kirchberg (siehe unten) diente ein Beam mit 2 x 80 Watt in vertikaler Polarisation. Seit dem 7. Juni 2011 wird DVB-T mit 40 Watt auf Kanal 24 gesendet.

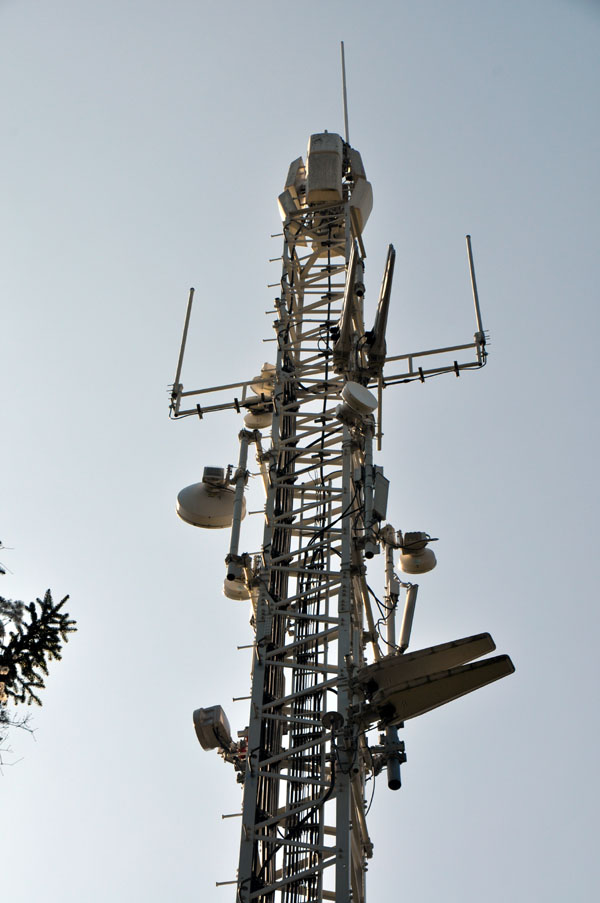

Oben die Sendeantenne, darunter die Antennen zur Signalzuführung zum Sender Kirchberg, unten die Empfangsantennen für den Ballempfang vom 38 km entfernten Jauerling.

Schwarzenbach an der Pielach

Am Oberlauf des hier engen Pielachtales liegt Schwarzenbach, wofür ein eigener Umsetzer existierte. Gesendet wurde analog mit 2 x 10 Watt auf UHF. Zur Signalzuführung erfolgte vom Sender Frankenfels. Der Umsetzer wurde am 7. Juni 2011 abgeschaltet.

Kirchberg an der Pielach

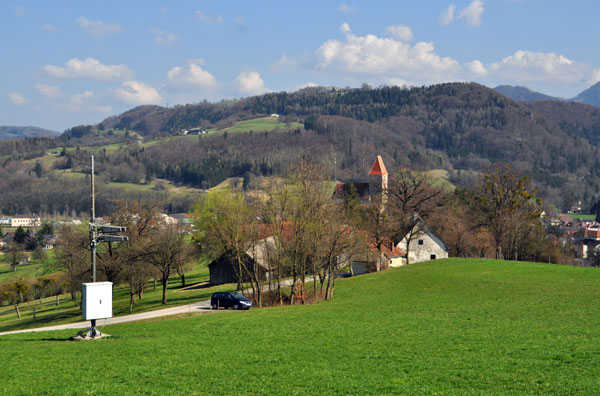

Die terrestrische TV-Versorgung des Ortes Kirchberg an der Pielach ist kompliziert. Der ideale Sendestandort wurde in der Kirche gefunden, von wo es aber zu keinem Hauptsender eine Sichtverbindung gibt. Man baute daher auf einer Wiese oberhalb des Ortes eine Empfangsanlage (im Bild links), die ihr Signal vom Sender Frankenfels bekommt. Da sich das normale Signal von dort als störanfällig erwies, musste ein eigener vertikaler Beam eingerichtet werden.

Die Ballempfangsanlage für den 6 km entfernten Sender Frankenfels.

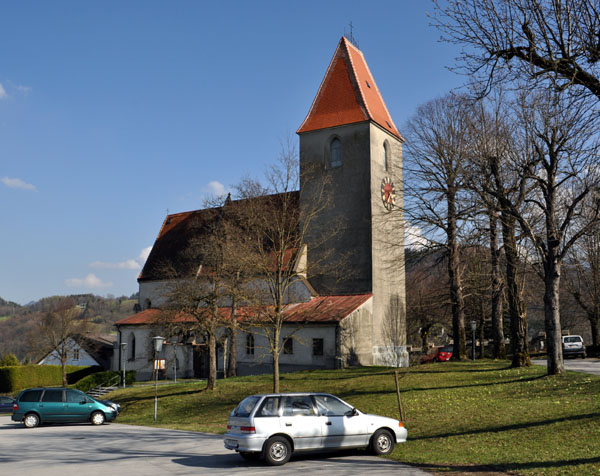

Die Sendeantennen verbergen sich irgendwo in den Dachstühlen von Kirche bzw. Pfarrhof. Gesendet wurde analog mit 5 Watt auf VHF (ORF1) und 40 Watt auf UHF (ORF2). Seit dem 7. Juni 2011 wird DVB-T mit 25 Watt auf Kanal 43 gesendet.

Rabenstein an der Pielach

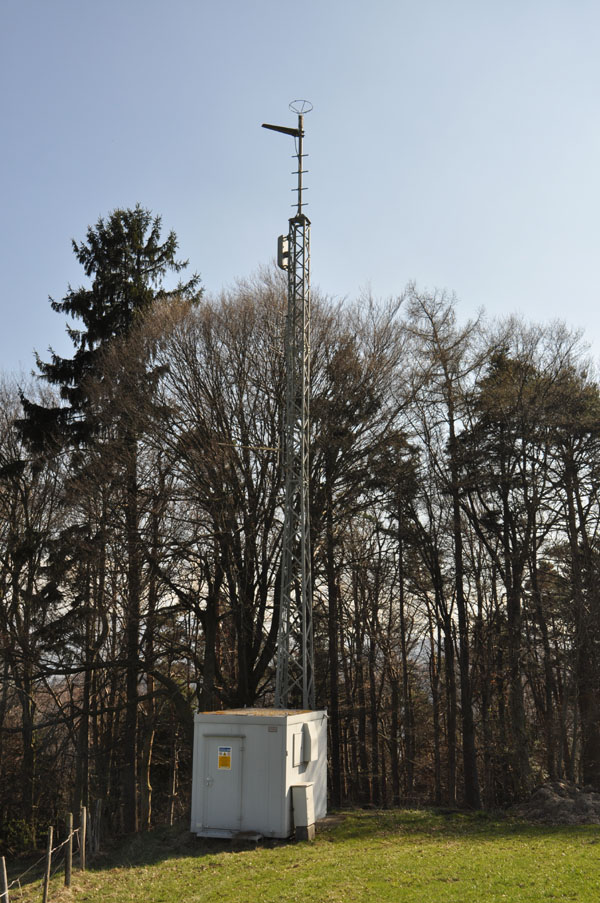

Gesendet wurde analog mit 2 Watt auf VHF (ORF1) und 15 Watt auf UHF (ORF2). Seit dem 7. Juni 2011 wird DVB-T mit 90 Watt auf Kanal 31 gesendet.

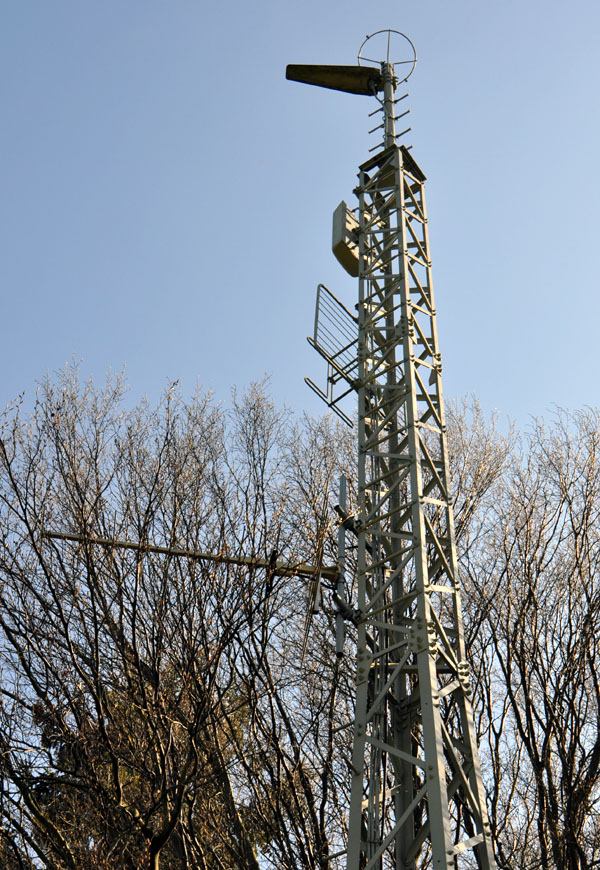

Die Signalzuführung erfolgt vom 70 km entfernten Kahlenberg, obwohl der Sender Jauerling nur 30 km entfernt wäre.

Das Versorgungsgebiet des Senders.
