Bad Reichenhall, Oberbayern


Predigtstuhl

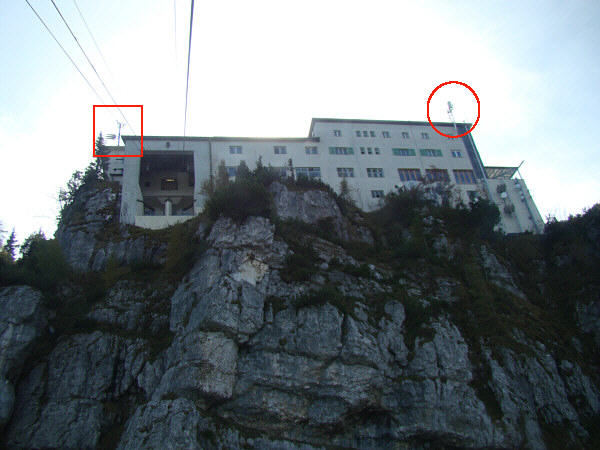

Auf den Predigtstuhl hoch über Bad Reichenhall fährt die älteste im Original erhaltene Seilbahn der Welt (Baujahr 1928). Rechts im roten Kreis die ehemaligen Antenne für Analog-TV ZDF E23 & BR E48 (je 180 Watt), links im roten Quadrat die Antenne für ARD E11 (20 Watt). Am 29. April 2008 wurde die analogen TV-Sender im Zuge der DVB-T-Umstellung der Hauptsender abgeschaltet.

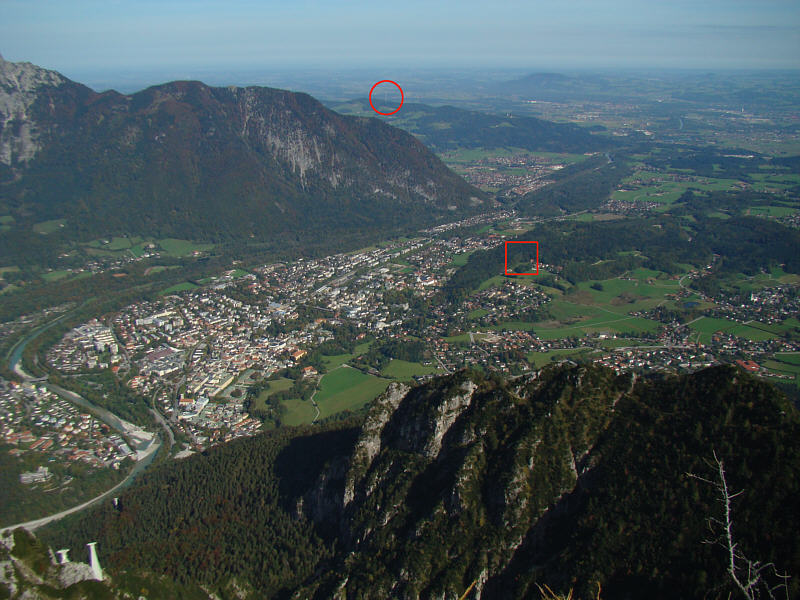

Aussicht nach Nordwesten. Im roten Quadrat der Umsetzer im Kirchholz (ZDF E44 & BR E55 mit je 80 Watt sowie UKW; siehe weiter unten), im roten Kreis der Sender Högl (ZDF E42 & BR E52 mit je 40 kW).

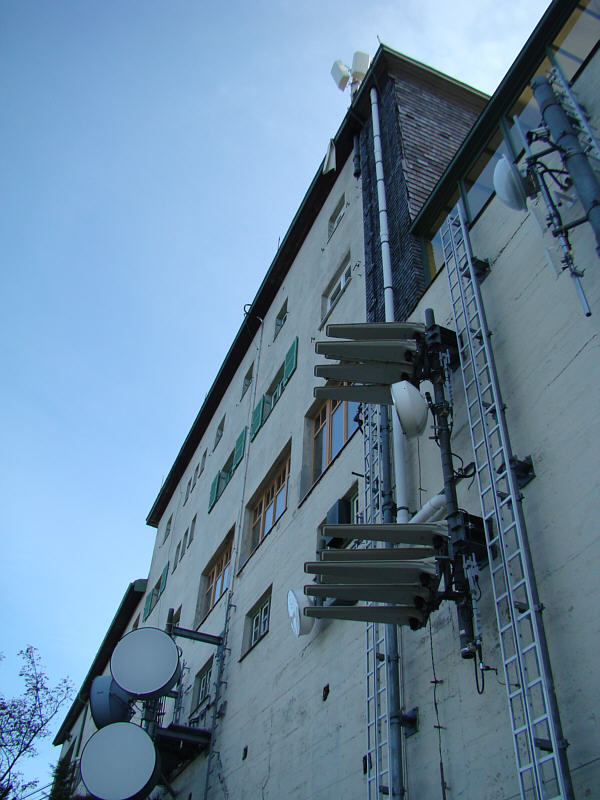

Die Signalzuführung für ZDF & BR erfolgte wohl über Richtfunk. Es gab auch Ballempfang offenbar vom Högl, wobei man scheinbar für ZDF und BR getrennte Antennensysteme verwendete.

Der Sender am Högl.

Beim ARD-Umsetzer erfolgte die Zuführung im Ballempfang vom Untersberg...

...der gerade noch um die Ecke schaut (Umsetzer am Gebäude links; ehem. Analog-TV ARD E46 3kW, ZDF E22 660W, BR E54 660W).

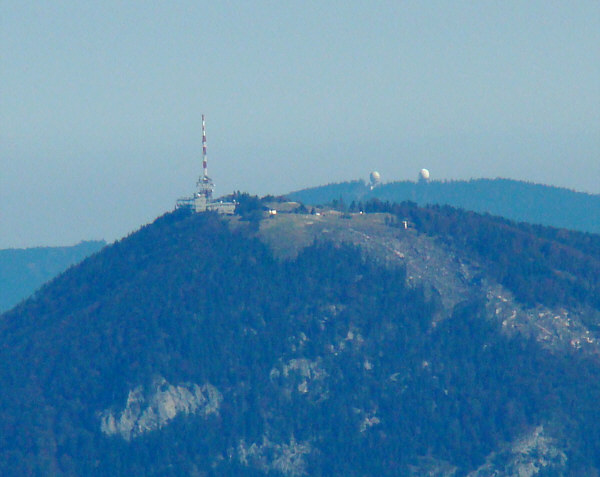

Auch zum Gaisberg sieht man schön hinüber, dahinter sieht man noch die beiden Radoms am Kolomansberg (militärische öst. Luftraumüberwachung) an der Landesgrenze zu Oberösterreich.

Kirchholz

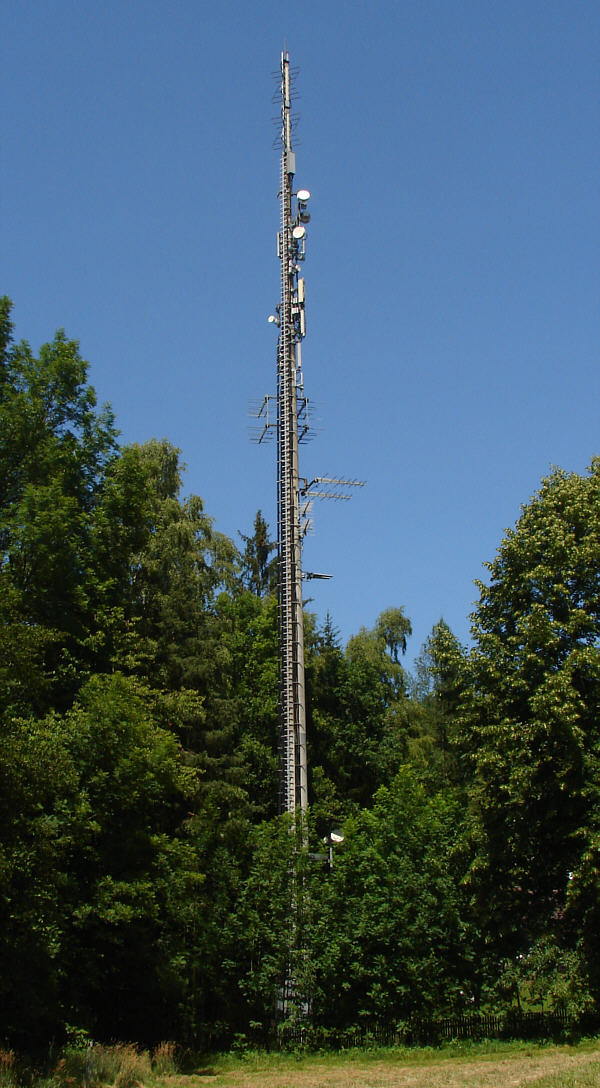

Der Raum Bad Reichenhall wird vom BR auf UKW vom Sender Kirchholz versorgt. Die effektive Strahlungsleistung beträgt jeweils 300 Watt. Zusätzlich gab es leistungsschwache TV-Umsetzer: ZDF E44 & BR E55 mit je 80 Watt. Am 29. April 2008 wurde die analogen TV-Sender im Zuge der DVB-T-Umstellung der Hauptsender abgeschaltet.

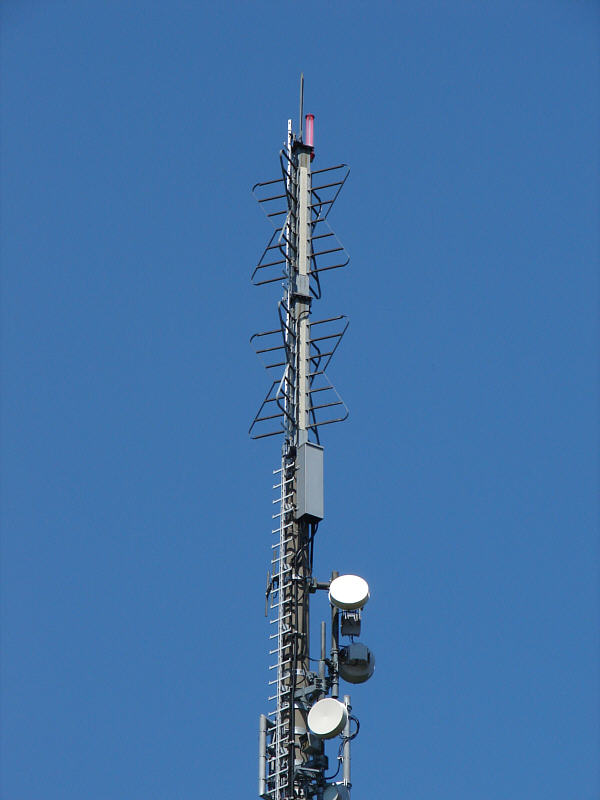

Schmetterlingsantennen mit Rundumabstrahlcharakteristik für UKW.

Das Stationsgebäude.

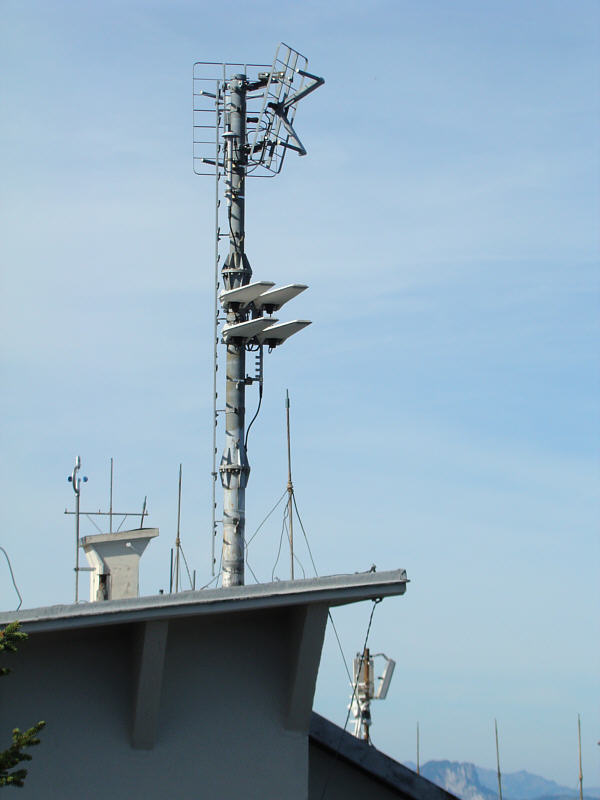

Ballempfangsantennen für UKW zeigen zum Untersberg (links) und offenbar Brotjacklriegel (rechts). darunter Ballempfangsantennen für TV-Empfang von Predigtstuhl und Untersberg.
