Zillertal, Tirol


Mayrhofen 1-Gerloskögerl

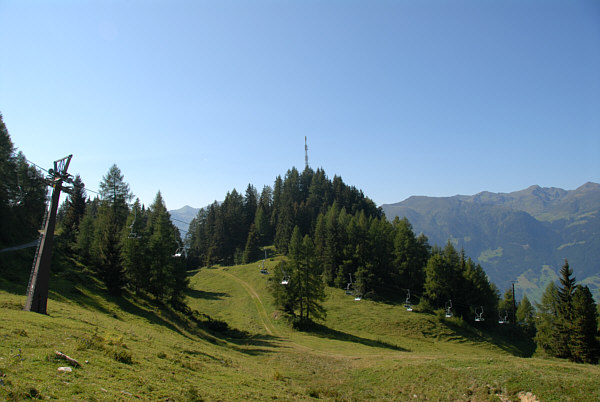

Der Hauptsender des Zillertales steht auf dem Gerloskögerl, nordöstlich von Mayrhofen, dem Hauptort im Zillertal.

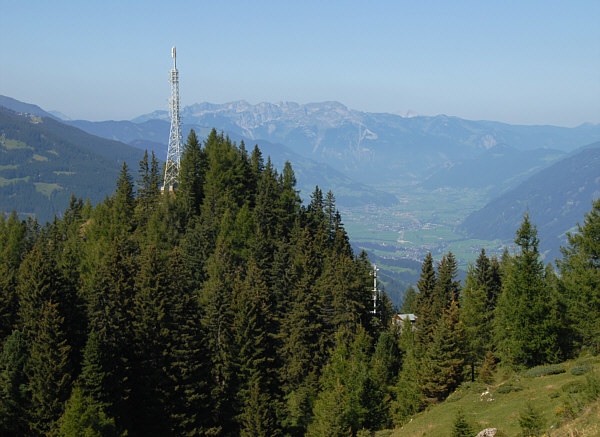

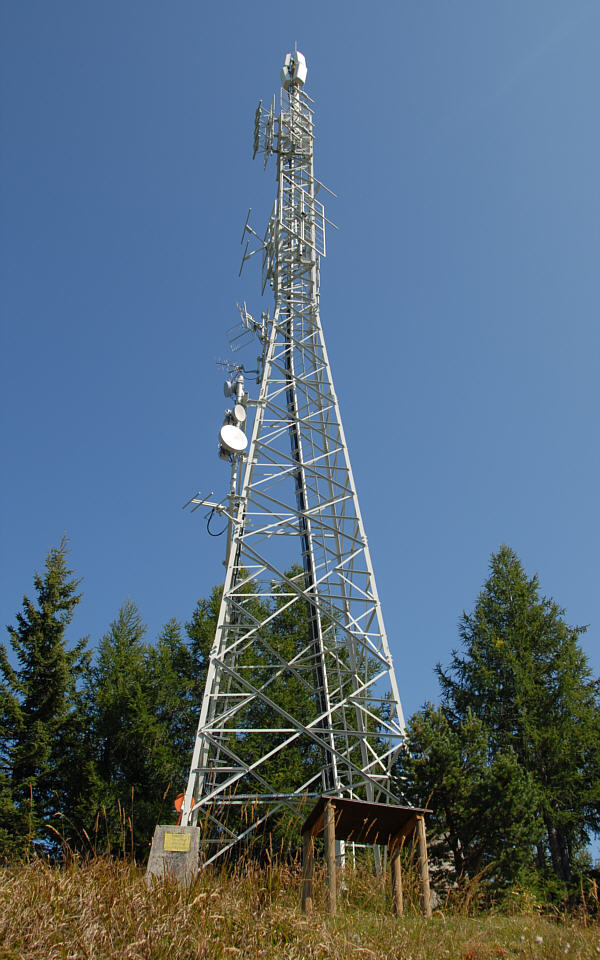

Von hier kann das fast gerade nach Norden führende äußere Zillertal gut versorgt werden. Während der Sendemast auf dem kleinen Gipfelplateau des Gerloskögerl steht, befindet sich das Senderhaus mit der Ballempfangsanlage etwas unterhalb und auf einer Straße erreichbar.

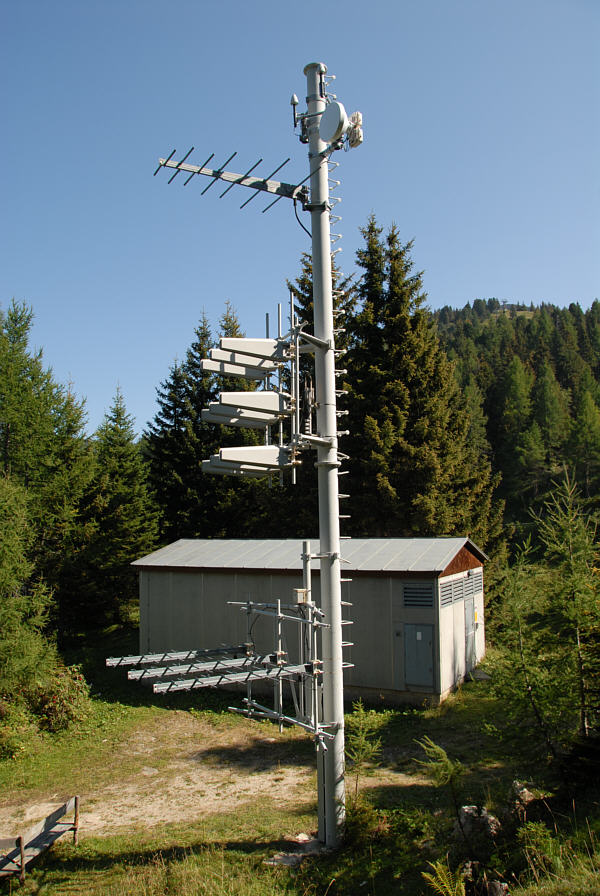

Die Ballempfangsanlage ist zum Reitherkogel ausgerichtet. Oben auch eine Antenne für die Richtfunkverbindung als primäre Signalzuführung.

Die Abstrahlrichtungen sind Südwesten und Norden. Auf UKW wird mit je 100 Watt gesendet. Bis zum 20. Oktober 2009 wurde Analog-TV mit 200 Watt auf VHF und mit 2 kW auf UHF gesendet. Seither wird in DVB-T auf Kanal 23 gesendet.

Blickrichtung Südwesten.

Blickrichtung Norden.

Im roten Kreis der Standort der Anlage Reitherkogel, von wo die Signalzuführung erfolgt.

Gerlosstein-Richtfunkstation

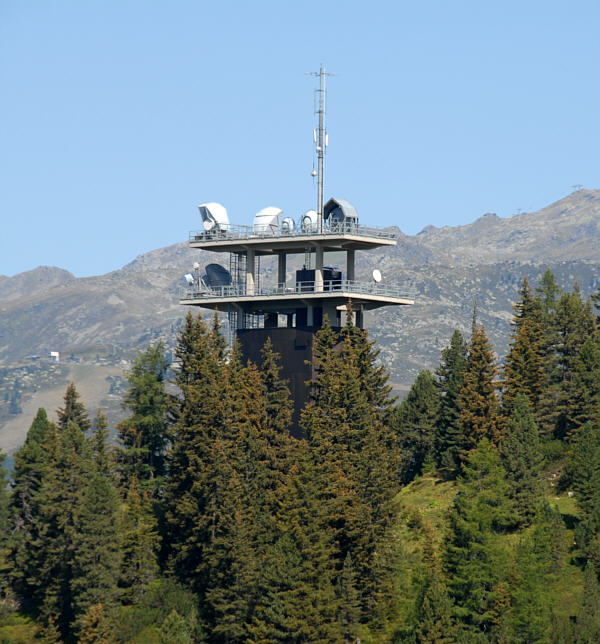

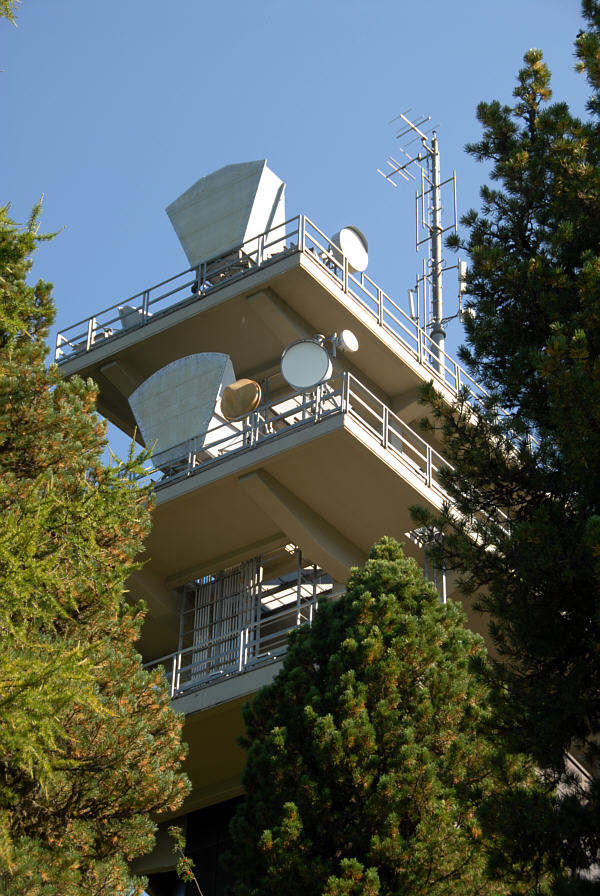

Ca. 1 km östlich des Gerloskögerl und etwas höher steht eine Station des "Richtfunknetz Mitte" der Telekom Austria.

Von hier sendet auch "Radio U1" mit 100 Watt auf 103,7 MHz in die Richtungen Norden und Osten.

Jenbach-Reitherkogel

Der Reitherkogel ist ein Höhenrücken zwischen Alpbachtal und Zillertal. Der Sender steht seltsamerweise nicht am Gipfel, sondern etwas südlich davon...

...im Zauberwald.

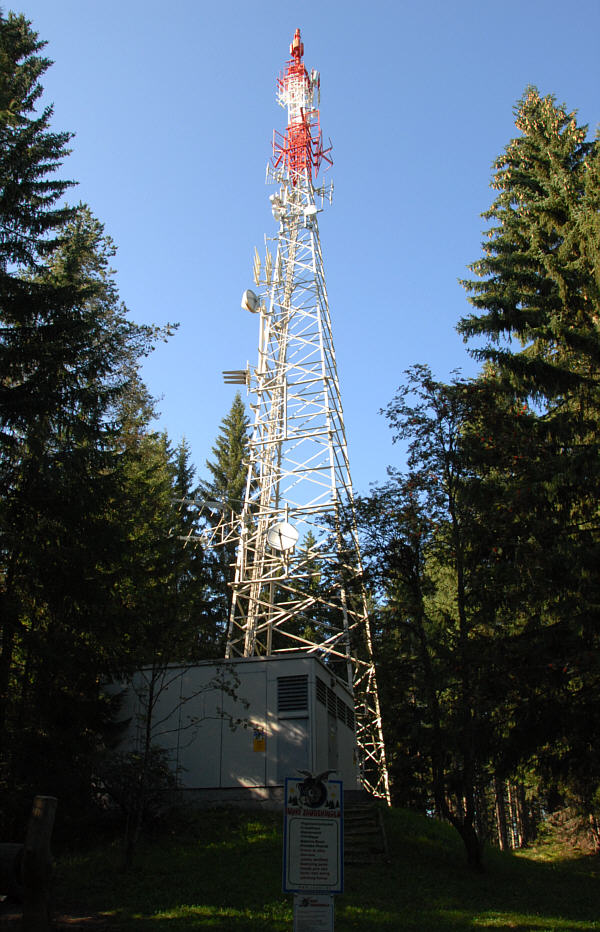

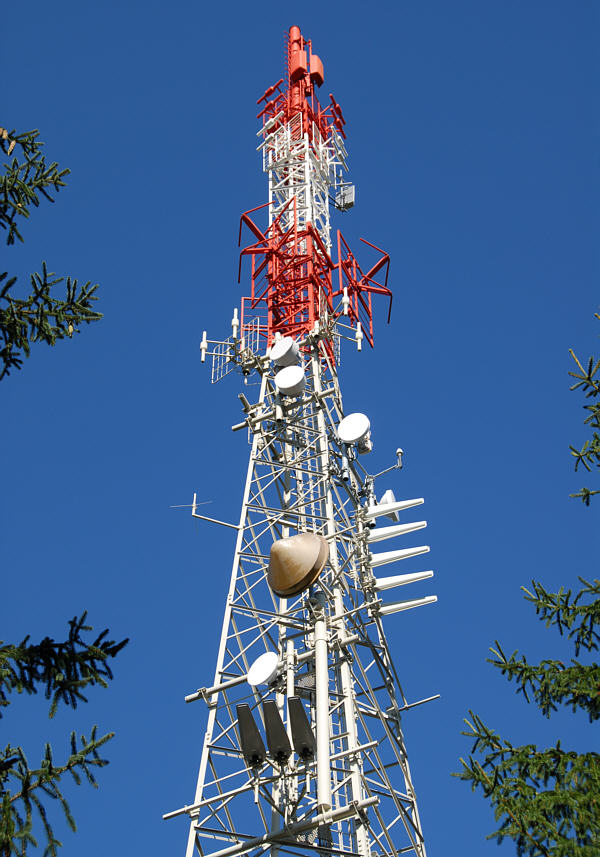

Der Sendemast ist reichlich bestückt. Von oben:
- TV UHF (bis 20.10.2009 analog mit 1 kW, seit 29.9.2009 DVB-T auf Kanal 23)
- TV VHF (bis 20.10.2009 analog mit 50 Watt)
- UKW mit je 20 Watt
- BOS-Funk? möglicherweise für DAB geplant?
- Richtfunkantennen zur Zuführung diverser Umsetzer
- Rechts vertikale UHF-Sendeantennen für die Signalzuführung zum Sender Gerloskögerl
- Alte Antenne für die Richtfunkzuführung via Richtfunkstation Kanzelkehre
- UHF-Ballempfangsantennen vermutlich zum Sender Schwaz-Burgberg

Darunter befinden sich noch UKW-Ballempfangsantennen zum Sender Patscherkofel, zu dem keine direkte Sichtverbindung besteht, so dass die primäre Signalzuführung hier immer über Richtfunk lief.

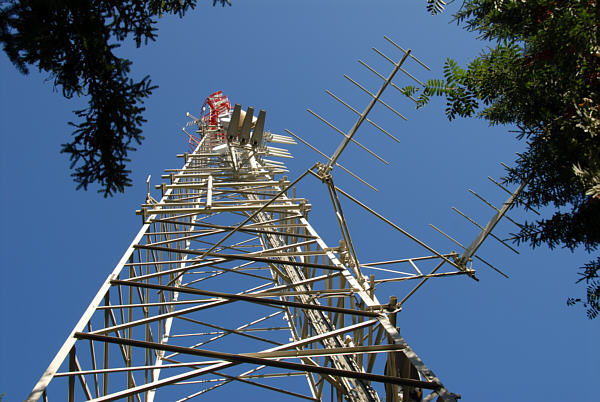

Vertikale UHF-Sendeantennen für die Signalzuführung zum Sender Gerloskögerl.

Blickrichtung Nordosten nach Brixlegg und Kramsach.

Blickrichtung Südosten ins Alpbachtal.

Blickrichtung Nordwesten nach Wiesing und ins Achenseetal.

Blickrichtung Südwesten ins Zillertal.
